Nice OXIBD dwukierunkowy radioodbiornik bramowy do central sterujących

Nice OXIBD dwukierunkowy radioodbiornik bramowy do central sterujących

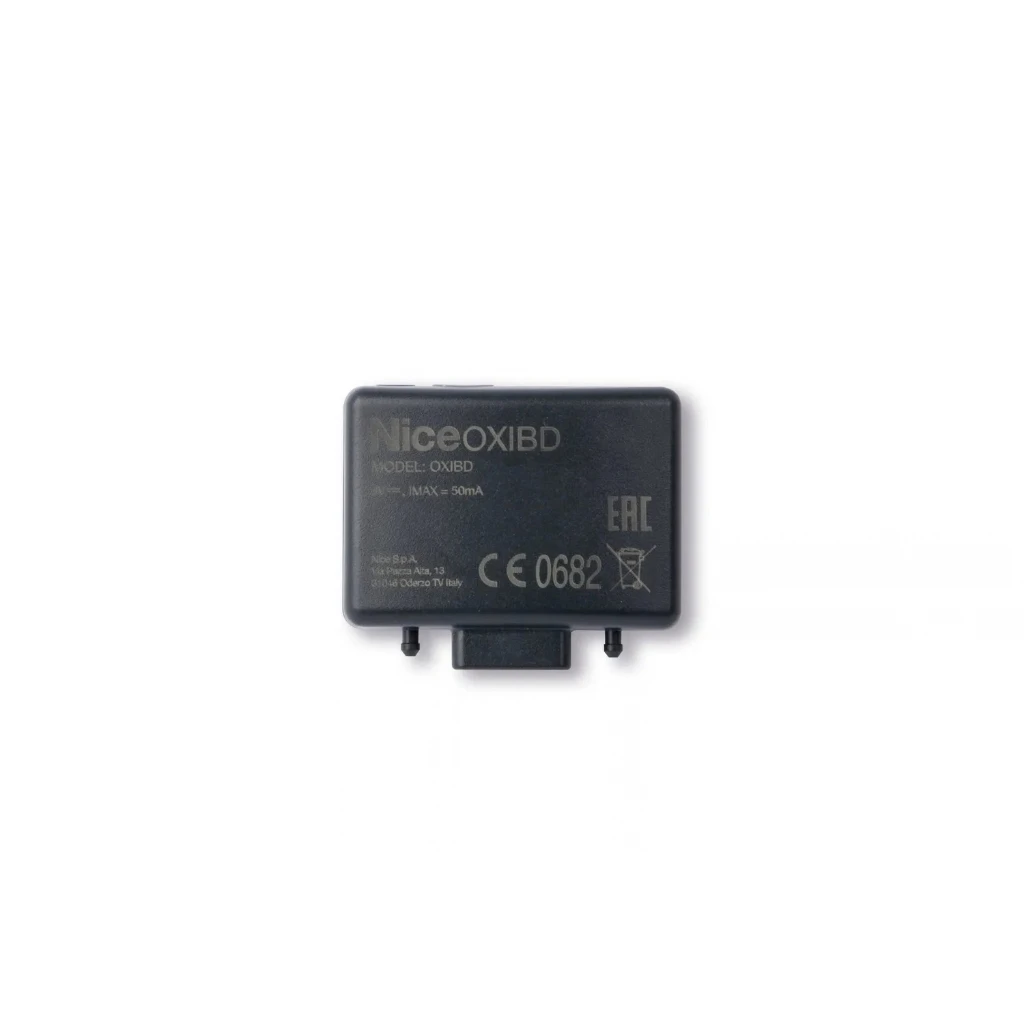

OXIBD (OXIBD/A) jest odbiornikiem radiowym przeznaczonym do instalacji na centrali sterującej do automatyzacji bram, bram garażowych i szlabanów drogowych.

W komunikacji radiowej jednokierunkowej, oba zaangażowane urządzenia (wyposażone w technologię radiową jednokierunkową) spełniają dobrze określoną rolę i jednoznaczną rolę wewnątrz systemu: tak więc mamy Nadajnik, który tylko przesyła oraz Odbiornik, który tylko odbiera. W ten sposób komunikacja radiowa odbywa się w sposób jednokierunkowy. Przeciwnie, w komunikacji radiowej dwukierunkowej oba urządzenia (wyposażone w radiową technologię dwu kierunkową) przyjmują za każdym razem inną rolę w obrębie systemu, ponieważ każdy z nich jest w stanie odbierać i nadawać informacje z i w kierunku innego urządzenia. W związku z tym, również nadajniki stają się czasami „odbiornikami” informacji napływających z odbiornika znajdującego się w centrali sterującej. Odbiornik OXIBD (OXIBD/A) ma obie technologie radiowe, więc może się łączyć zarówno z nadajnikami jedno kierunkowymi jak i dwukierunkowymi. W niniejszej instrukcji termin „dwukierunkowa” oznacza „technologię dwukierunkową” urządzeń radiowych do odbierających i nadających, a termin „BD” oznacza specjalny protokół kodowania radiowego przyjęty przez OXIBD (OXIBD/A) i nadajniki wyposażone w ten protokół kodowania.

Kodowanie „BD”, w odróżnieniu od innych kodowań jednokierunkowych, kompatybilnych z OXIBD (OXIBD/A) oferuje dodatkowo następujące funkcje:

– przesłanie potwierdzenia (na nadajniku), że wysłane polecenie zostało otrzymane.

– przesłanie stanu (na nadajniku) w którym znajduje się automatyka (na przykład, czy brama jest otwarta czy zamknięta).

Cechy produktu:

– Odbiornik OXIBD jest kompatybilny z kodowaniem radiowym jednokierunkowym „O-Code”, „FloR”, „TTS”, „Smilo”, „Flo” i z kodowaniem dwukierunkowym „BD”. W szczególności, kodowanie „O-Code” i „BD” umożliwia wykorzystanie wszystkich zaawansowanych funkcji Systemu „NiceOpera”.

– Odbiornik OXIBD/A jest kompatybilny z kodowaniem radiowym jednokierunkowym „O-Code/A”, „FloR/A” i z kodowaniem dwukierunkowym „BD”.

– Jeśli odbiornik zawiera wyłącznie nadajniki jednokierunkowe, może zarządzać wszystkimi 1024 jednostkami pamięci: jedno miejsce może zapisać alternatywnie jeden nadajnik (jeśli jego przyciski zostaną zapisane jako „całość”, z procedurami w Trybie 1), lub jeden przycisk (jeśli zostanie on wczytany za pomocą procedur w Trybie 2). Jeśli odbiornik zawiera wyłącznie nadajniki dwukierunkowe, maksymalna liczba możliwych do wczytania nadajników dwukierunkowych wynosi 750.

– Każdy odbiornik posiada własny numer, który go identyfikuje, zwany „Certyfikat”. Umożliwia on uzyskanie dostępu do wielu działań, jak na przykład: wczytywanie nowych nadajników bez konieczności uzyskania dostępu do odbiornika, użycie programatora O-View poprzez połączenie „BusT4” do centrali.

– Ten odbiornik może być używany wyłącznie z centralami sterującymi wyposażonymi w złącze wtykowe typu „SM”.

– Ten odbiornik rozpoznaje automatycznie charakterystykę centrali sterującej, w której jest instalowany i ustawia się w następujący sposób:

- Jeśli centrala zarządza „BusT4”, odbiornik umożliwia użycie do 15 różnych poleceń.

- Jeśli centrala NIE zarządza „BusT4”, odbiornik umożliwia użycie do 4 różnych poleceń.

Ważne! – W obu przypadkach, liczba i różnorodność poleceń do dyspozycji zależy od rodzaju i modelu używanej centrali sterującej. „Tabela poleceń” każdej centrali jest zamieszczona w każdej instrukcji

Specyfikacja techniczna:

✔️ Typologia: Odbiornik dwukierunkowy

✔️ Odkodowanie: OXIBD: „BD” / „O-code” / „FloR” / „TTS” / „Flo” / „Smilo” OXIBD/A: „BD” / „O-code/A”

✔️ Impedancja wejścia: 50 Ω

✔️ Częstotliwość odbioru: 433,92 MHz

✔️ Częstotliwość nadawania: 433,92 MHz (wyłącznie BD)

✔️ Wyjścia: 4 (na złączu „SM” wtykowym)

✔️ Czułość: -108 dBm

✔️ Pobór prądu: 50 mA (maksymalnie)

✔️ Moc wypromieniowana (ERP): < 10 mW (OXIBD)

✔️ Wymiary (mm): L 49,5; H 41,9; P 18

✔️ Masa (g): 22

✔️ Temperatura robocza: od -20 °C do +55 °C

 Instrukcja obsługi radioodbiornika Nice OXIBD
